Уклон канализационной трубы

Если вы решили самостоятельно делать канализационную систему в доме, вам необходимо учесть один важный момент – правильно рассчитать уклон трубы. Если угол наклона трубы будет неверным, велика вероятность сбоев в работе канализационной коммуникации, и что самое неприятное – всю работу придётся переделывать. Так что стоит заранее разобраться, каким должен быть уклон канализационной трубы, как его высчитать и почему плох большой уклон.

Большой уклон – хорошо или плохо?

Нередко можно встретить мнение: чем больше уклон, тем лучше – все стоки будут спускаться намного быстрее, так наверняка не прогадаешь, но это неверно! При быстром спуске труба подвергается заиливанию – вода уходит быстро, а взвешенные частицы остаются в трубе. В некоторых случаях это может приводить и к срывам водяных запоров в сифоне, а это повлечёт за собой проникновение неприятного запаха в дом. Существует ещё одна, более весомая причина, по которой нежелательно оставлять трубы незаполненными до нужного уровня. При условии агрессивной среды приток воздуха к поверхности ускоряет процесс коррозии труб.

Как определить оптимальный уклон?

Что необходимо учитывать при определении оптимального угла уклона для внутренней канализации?

1.Диаметр на конкретном участке.

2.Скорость потока.

3.Показатель наполнения.

Согласно простым подсчётам, коэффициент наполнения трубы полностью зависит от скорости потока. То есть быстрый поток воды хорошо вымывает содержимое трубы, соответственно она заполняется гораздо медленнее. И наоборот, если поток воды медленный, то труба быстро наполняется, соответственно в трубе остаётся больше водяных масс, чем вытекает.

Обратите внимание! Ключевую роль при расчёте играет диаметр трубы – он должен соответствовать не только объёму протекаемой жидкости, но и достаточному уклону трубы.

На первый взгляд кажется, что всё просто. Однако если по ошибке допустить маленький угол уклона, могут быстро образоваться застои. Как следствие, самотёк будет практически невозможен, а это приведёт к тому, что жир и другие частицы успеют прилипнуть к поверхности трубы, и засора не миновать. Крутой уклон тоже чреват последствиями – об этом уже говорилось выше.

Исходя из этого, можно заключить, что правильный уклон канализационной трубы будет в том случае, когда все водяные взвеси – как лёгкие, так и тяжёлые – будут постоянно находиться в движении.

Как определить точное значение?

Для некоторых расчёт уклона может показаться сложным, а всё потому, что в справочных изданиях норма уклона указана в виде дробей – 0,04 или 0,008. Если вы привыкли ориентироваться по градусам, то эти цифры могут быть вовсе непонятны. На самом деле всё просто. Дробь – это соотношение значения понижения трубы к длине трубы. Если всю длину трубы в метрах умножить на значение уклона, то получится результат высоты всего уклона на всей продолжительности пути. Для примера: если вся длина составляет 7,6 м, а снижение необходимо на 0,07, то между концом трубы и уровнем её начала необходим перепад. Вот как это выглядит в цифрах: Н = 7,6 * 0,07 = 0,53 м, то есть 53 см.

Расчёт наполняемости трубы

Значение уклона напрямую будет зависеть только от диаметра канализационной трубы. В большинстве случаев при сооружении канализации в загородном доме применим безрасчётный метод, при этом используются показания, рекомендованные в СНиП. Однако в некоторых случаях его можно высчитывать по очень простой формуле: V √ H/d ≥ K.

В этом случае К будет обозначать коэффициент уклона, V – скорость движения стоков внутри трубы, Н – меру наполнения трубы и d – диаметр труб.

Обратите внимание! Во время расчётов важно следить за тем, чтобы соотношение скорости движения стоков к наполнению трубы не было больше К. Например, в стальных трубах он равняется 0,6, а в стеклянных или пластиковых – 0,5. Исходя из этого требуется учесть тот фактор, что скорость движения стоков не должна быть меньше 0,7 м/сек. или даже быть больше, а наполнение самой трубы должно быть не менее 0,3 м/сек.

Если канализационная система будет сильно нагружена, тогда в процессе её проектирования используются усложнённые расчёты. Если вы имеете частный загородный дом, то подойдёт и безрасчётный вариант определения уклона, так как в таких условиях канализационная система не будет испытывать больших нагрузок.

Как правильно отмерять?

Минимальный уклон канализационной трубы по СНиП для квартиры имеет свои чёткие показатели: диаметр 50 – 3 см/м; диаметр 100 – 2 см/м.

Итак, как рассчитать уклон канализации, чтобы не промахнуться и попасть в этот небольшой зазор? Нельзя ориентироваться просто по уровню пола, ибо он не всегда идеально ровный, поэтому использовать его как эталон не стоит. Лучше всего применить лазерный уровень или хотя бы пузырьковый. Можно также поступить следующим образом: натянуть леску от начала к концу прокладки трубы, но этот вариант не оптимальный. Лучше всего использовать уровень, который точно поможет соблюсти небольшой уклон.

Вот некоторые показатели, которые подскажут, какой угол уклона канализационной трубы предназначается для отдельных размеров труб канализации: диаметр 50 мм будет иметь оптимальный показатель 0,03; диаметр 85-100 мм – 0,02.

Для отвода стоков из умывальника используются трубы диаметром 40-50 мм. Для них оптимальный уклон 0,035, а минимальный 0,025.

Для отвода стоков с унитаза используется труба диаметром 100 мм. Для неё оптимальным уклоном будет 0,012 или 0,02.

Уклон трубопровода на загородном участке

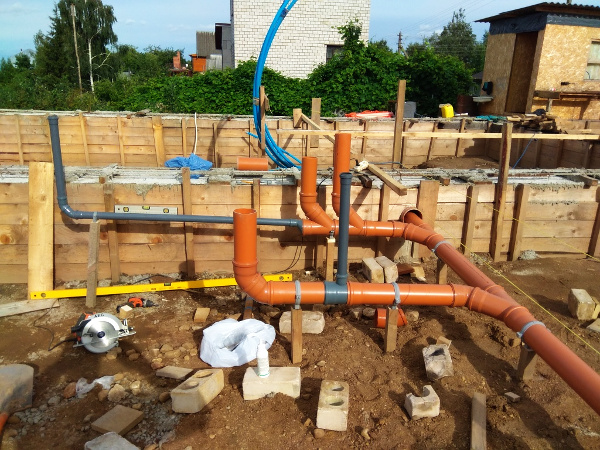

Для строительства канализационной системы на дачном участке обычно используется самотечная система. Однако из-за особенностей рельефа может возникнуть сложность в том, чтобы выдержать необходимый уклон. Для таких нестандартных вариантов рекомендуется использовать фекальный насос, то есть по сути в таких случаях требуется изготовление напорной канализации. Если рельеф местности позволяет сделать самотечную канализацию, это большой плюс – она не будет зависеть от электричества.

Обратите внимание! При прокладке труб важно строго выдерживать уклон в среднем 2 см/м. Более того, старайтесь избегать резких поворотов, делайте систему как можно прямее.

Для самотечной канализации есть минимальный и максимальный уклон трубопровода. На эти показатели могут влиять несколько моментов, а именно: материал, диаметр трубы, скорость передвижения стоков и степень заполнения. При любых условиях допускается максимум до 15 см/м, а минимум 5 мм/м. Следует учесть и характер нагрузки. Для примера, уклон трубы с умывальника может иметь сильные отклонения, так как оптимальный диапазон 15-25 мм/м.
